產品概述

HCA-40M-100k 高速電流放大器（跨阻放大器）是光翼智能 HCA 系列中超高頻段、極致響應的高端電流轉電壓核心器件，核心實現超高頻微弱電流信號到電壓信號的精準轉換，全頻率響應覆蓋 DC-40MHz，源電容 2-4pF 時上升 / 下降時間低至 8.5ns，搭配低脈沖失真、高增益精度的優勢，且附帶精準噪聲頻譜數據，適配 50Ω 負載場景，是超高頻光電探測、極速電子測量等高端科研領域的核心實驗器件。

特征

• 超高頻全帶寬設計：頻率響應全覆蓋 DC-40MHz（±10%，@源電容 2-4pF），為 HCA 系列最高頻段型號，適配超高頻微弱電流信號檢測
• 極致極速響應速度：10-90% 上升 / 下降時間低至 8.5ns（@源電容 2-4pF），5-10pF 時僅 10ns，超高速捕捉瞬態超高頻信號
• 高精準增益表現：跨阻增益 1×10^5V/A（@50Ω 負載），增益精度 ±3%，超高頻信號放大無明顯失真，穩定性強
• 精準噪聲頻譜特性：附帶專業輸出 / 輸入噪聲頻譜數據，可精準計算不同頻段噪聲值，適配高要求的超高頻實驗場景
• 寬輸入適配性：支持 ±20uA 輸入電流，輸入阻抗 50Ω//5pF，適配各類超高頻光電探測器與高端傳感設備
• 工業級穩定設計：6061 鋁合金外殼，工作溫度 - 20~+60℃，抗強電磁干擾，適配高校 / 科研院所超高頻精密實驗場景

應用領域

HCA-40M-100k 高速電流放大器（跨阻放大器）作為光聯宇 HCA 系列超高頻段、極致響應的高端型號，區別于常規 / 中高頻帶寬放大器，主打超高頻、極速瞬態微弱電流信號處理場景，具體高端科研應用包括：

1. 超高頻光電探測器前置放大（超高速 APD 雪崩光電二極管、高頻 PIN 光電二極管等超高頻探測器前置信號放大）
2. 極速光譜分析系統（飛秒激光光譜、超高頻拉曼光譜、超快熒光光譜等超高頻光譜微弱電流信號檢測）
3. 高端超高頻離子檢測設備（極速離子計、超高頻離子傳感器信號放大與轉換）
4. 精密極速電子測量儀器（超高頻示波器、超快信號分析儀、高頻頻譜儀配套信號處理）
5. 高校 / 科研院所光電工程、半導體、微波工程、超快光學等超高頻 / 極速領域實驗研究

參數表

連接器	輸入	BNC 母頭
	輸出	BNC 母頭
	電源接口	M8航空接頭，3芯，母頭

應用框圖

典型特性

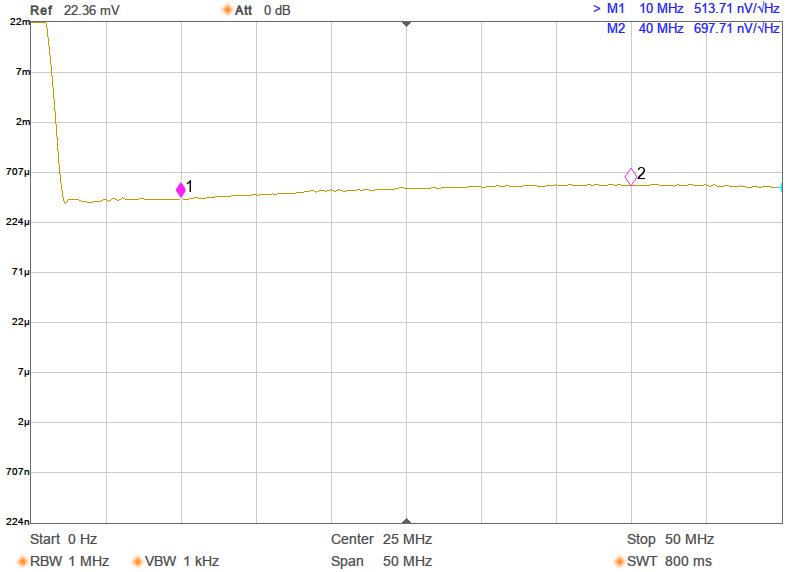

噪聲頻譜

注意：光譜噪聲數據是在放大器輸出端測量的，輸入端為開路但有屏蔽。要確定光譜輸入噪聲，請將測得的輸出噪聲除以放大器增益 1 x 10^5V/A，即：

尺寸
