HCA-200M-20k 高速電流放大器（跨阻放大器）
產品概述：HCA高速電流放大器（跨阻放大器），輸入電流信號，輸出放大后的電壓信號，廣泛應用于光電探測器前置放大，光譜分析系統，電子測量，離子檢測設備。
關鍵詞：
跨阻放大器
產品型號：HCA-200M-20k
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
特征
- 帶寬：DC-200MHz
- 上升/下降時間：2.0ns
- 增益：2x10^4V/A（@50Ω負載）
- 低脈沖失真
應用領域
- 光電探測器前置放大
- 光譜分析系統
- 電子測量
- 離子檢測設備
參數表
| 規格 | 測試條件 | Vs=±12V，Ta=25℃ |
|---|---|---|
| 增益 | 跨阻增益 | 2x10^4V/A（@50Ω負載） |
| 增益精度 | ±3% | |
| 頻率響應 | 頻率下限 | DC |
| 頻率上限 | 200MHz（±10%，@源電容2-4pF） | |
| 最大信號源電容 | 10pF（包括射頻線寄生電容） | |
| 上升/下降時間（10-90%） | 2.0ns（@源電容2-4pF） | |
| 上升/下降時間（10-90%） | 2.2ns（@源電容5-10pF） | |
| 輸入 | 輸入噪聲電流 | 6.8pA/√Hz（@10MHz） |
| 輸入噪聲電壓 | 1.2nV/√Hz（@10MHz） | |
| 輸入電流范圍 | ±100uA | |
| 輸入失調電壓 | <2mV | |
| 輸入阻抗 | 50Ω // 5pF | |
| 輸出 | 輸出最大電壓范圍 | ±2.0V（@50Ω負載） |
| 輸出阻抗 | 50Ω | |
| 偏置輸出 | 偏置輸出范圍 | ±12V，電位器調節 |
| 偏置輸出阻抗 | 10kΩ // 1uF | |
| 供電 | 電壓 | ±12V |
| 電流 | ±100mA，典型值 | |
| 外殼 | 重量 | 126g |
| 材料 | 6061鋁合金 | |
| 溫度 | 存儲溫度 | -40...+85℃ |
| 工作溫度 | -20...+60℃ | |
| 絕對最大額定值 | 輸入電壓 | ±5V |
| 供電電壓 | ±20V |
| 連接器 | 輸入 | BNC 母頭 |
|---|---|---|
| 輸出 | BNC 母頭 | |
| 電源接口 | M8航空接頭，3芯，母頭 |
應用框圖
典型特性

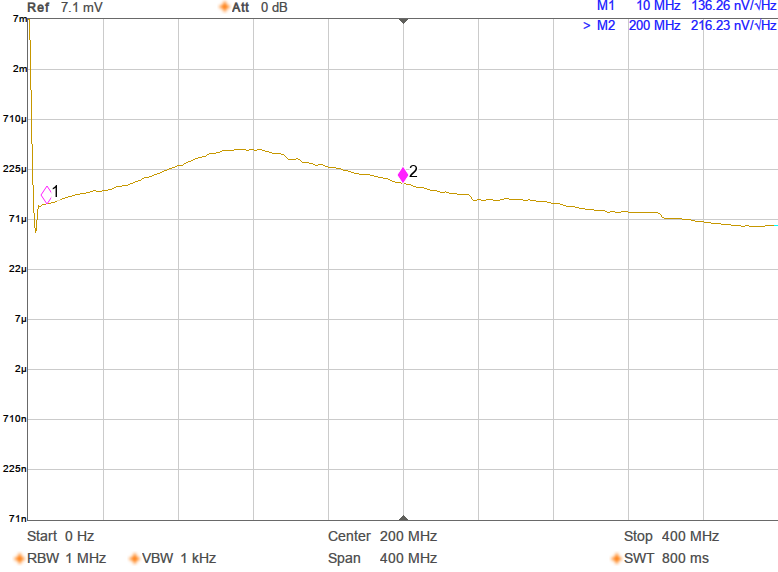

噪聲頻譜
注意：光譜噪聲數據是在放大器輸出端測量的，輸入端為開路但有屏蔽。要確定光譜輸入噪聲，請將測得的輸出噪聲除以放大器增益 2 x 104 V/A，即：
| 標記點 | 頻率 | 輸出噪聲 | 輸入噪聲 |
|---|---|---|---|
| 1 | 10Mhz | 136nV/√Hz | 6.8pA√Hz |
| 2 | 200Mhz | 216nV/√Hz | 10.8pA√Hz |

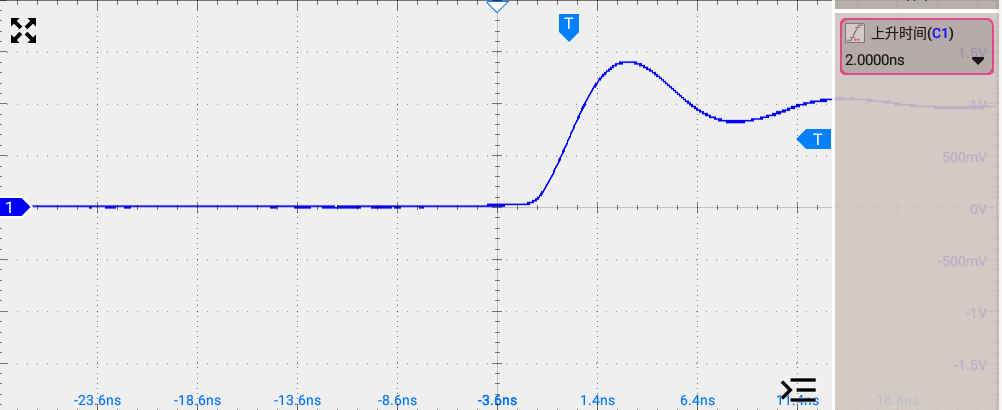

脈沖響應（16次平均）

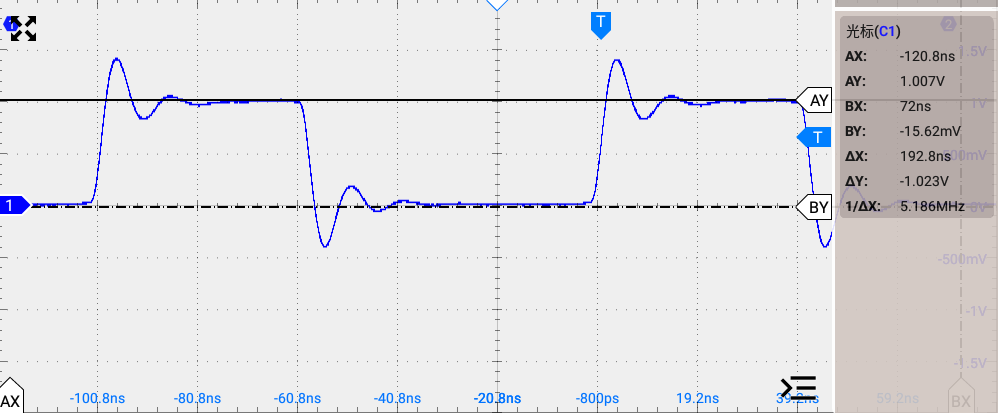

大信號響應
10Mhz，50uA峰峰值方波輸入信號（4次平均）

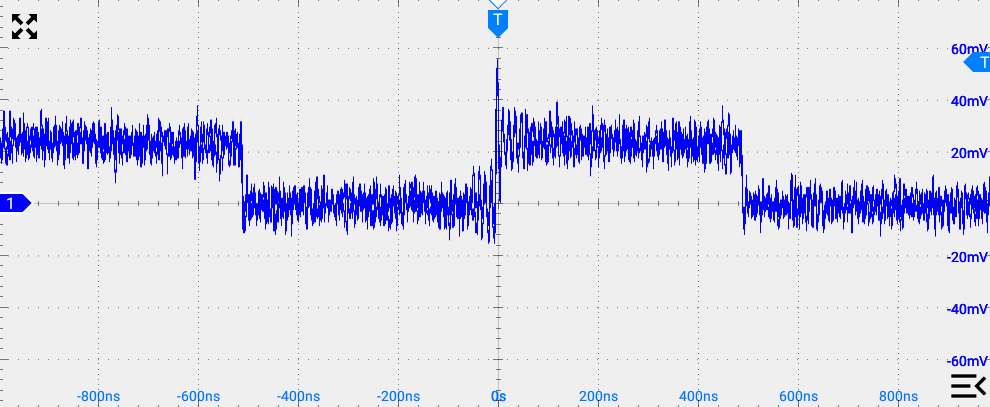

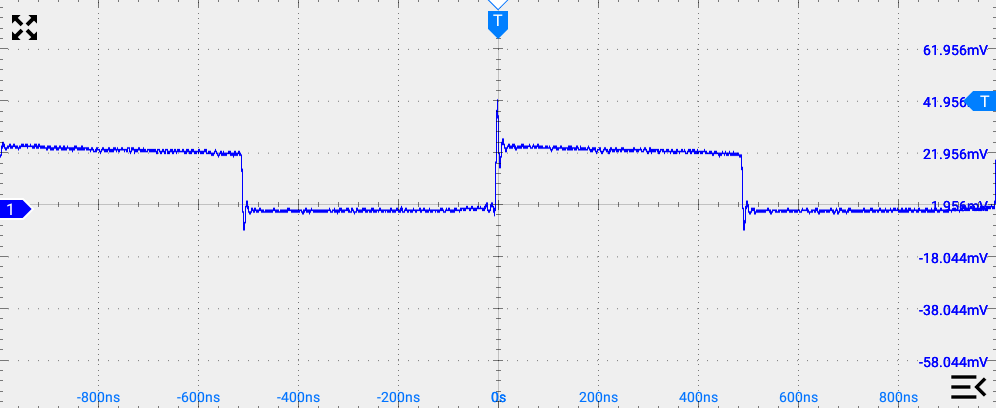

小信號響應
1 MHz、1 μA峰峰值方波輸入信號（上圖未平均，下圖為64次平均）
尺寸
發貨清單
| 序號 | 名稱 | 規格參數 | 數量 | 備注 |
|---|---|---|---|---|
| 1 | 高速電流放大器 | / | 1 | |
| 2 | 電源線 | 3芯屏蔽線，M8公頭，2m | 1 | 不含電源 |
| 3 | 射頻線 | RG316-BNC-JJ，1m | 1 |
