產品技術背景

常見的相干型DAS系統，通常存在信號衰落的問題（有偏振衰落和相干衰落），偏振衰落影響不那么大，相干衰落對信號的解析影響比較大，相干衰落的表現即是隨機的產生的一些噪聲，如果當成音頻播放，表現為隨機產生的”呼呼"聲音。

客戶遇到的問題

由于DAS技術比較新，所以很多客戶之前都沒用從事相關領域，因此客戶在信號的解調上不是那么熟悉，所以導致用戶很難把DAS應用到具體的應用側?；蛘咭恍┛蛻裟軌蚪庹{(diào)，但是由于DAS數據量比較大，所以只能選擇一個點或者幾個點進行實時解調，沒法同時對整條光纜進行解調，導致無法快速獲取光纜振動的實時相位信號。

如何解決？

基于此，我們研發了DAS專用的數據解調卡，該產品對整條光纜進行實時的相位解調，并且能夠通過UDP協議實時輸出整條光纜的實時相位信號，極大的降低了數據量，用戶無需再進行復雜的解調操作即可獲取振動信號。

1. 概述

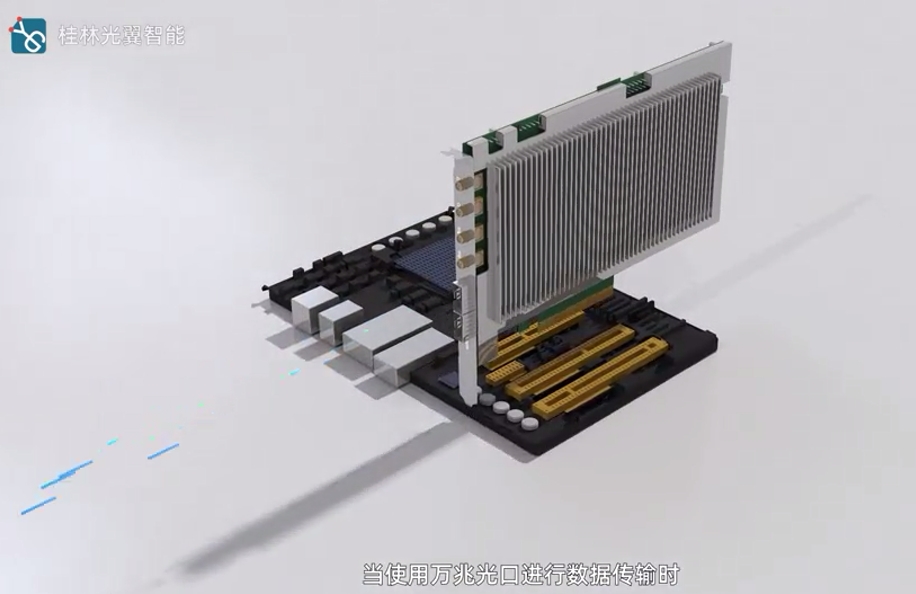

GY-DAQ-2480作為一款DAS專用高速數據采集卡，采用PCIe接口與上位機進行通信，板載高性能 FPGA 芯片，具有豐富的乘法器和 RAM 資源。通過采用大容量數據緩存和高速數據傳輸引擎技術，支持原始數據的實時上傳，數據傳輸速率可達 2.2GB/s。采集卡采用雙通道14bit高速ADC，采樣率250MSps，最高支持52km以上的DAS數據采集，內置數字 IQ 解調算法，可直接上傳幅度相位解調數據，相位數據可直接供用戶當作振動信號使用，無需再次解調處理，實現全光纜解調；或上傳上傳原始采樣數據，供用戶自行解調。驅動程序具有良好的兼容性，支持 Windows和linux多個版本，支持跨平臺使用，方便用戶集成使用。

1.5. 特色

• 直接輸出整條光纜的振動信號，無需再次解調處理，四號線全光纜解調。
• 采集卡雙通道在250M采樣率下，每個通道都支持130048點采樣，，即每個通道都支持52KM長度的光纜。

• 不僅支持x86平臺，還支持arm平臺

2.規格

• 14bits 雙通道同步實時采樣
• 250MSps 采樣率
• 直流耦合，50Ω輸入阻抗
• 2Vpp 輸入電壓范圍，0-100MHz 模擬帶寬
• ±1V偏置可設，充分利用ADC量程
• 高達88dBc SFDR
• 觸發輸出脈沖
• PCIe2.0 x8高速傳輸接口
• 內置光纖傳感解調算法

3.供電及功耗

• 供電：12V，0.6A
• 功耗：12W（Max）

4.溫度范圍

• 工作溫度：-20~60℃
• 存儲溫度：-40~85℃

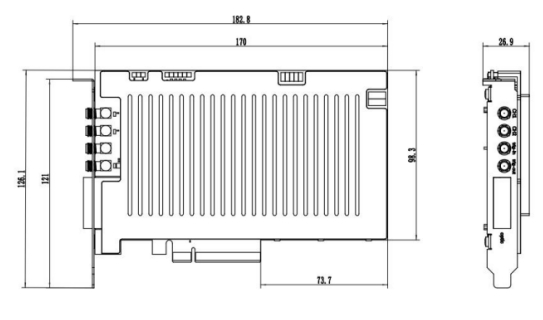

5.機械尺寸

• 182.8mm(L)x126mm(W)x26.9mm(D)

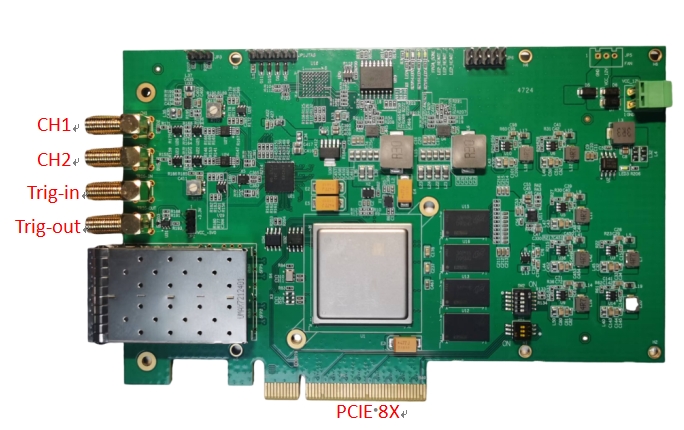

6. 接口定義

• PCIe接口：用于數據傳輸和參數設定
• 萬兆光口：保留
• Ch1：采集通道1
• Ch2：采集通道2
• Trig-in：外部觸發，3.3V輸入
• Trig-out：內部采集觸發輸出，3.3V/5V可選

7.接口函數調用說明

GY-DAQ-2480內置 IQ 解調功能，適用于平衡探測器的 DAS 系統，既支持單通道的 IQ 解調，也支持雙通道的 IQ 解調。當使用上傳原始數據、或者單通道解調功能時，每幀點數（單個觸發脈沖采集的點數）可以最大支持 130048 點，即光纖長度在 250M（0.4m 空間分辨率）采樣率下，最大可以達到 130048*0.4m=52.019 公里；

8. 測試結果

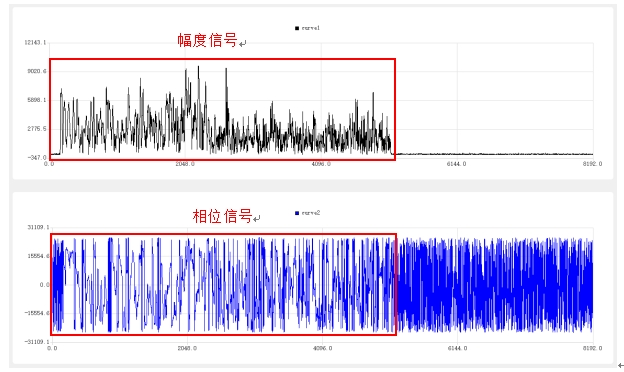

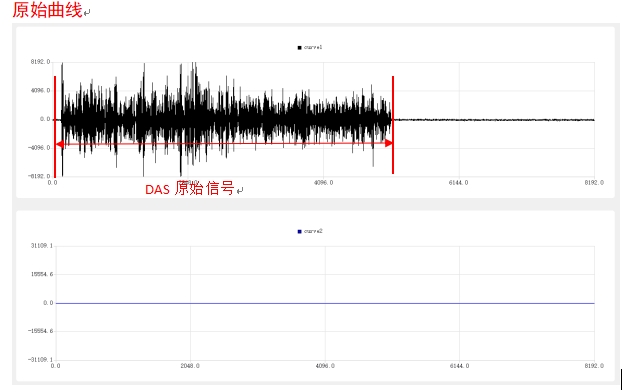

幅度相位信號

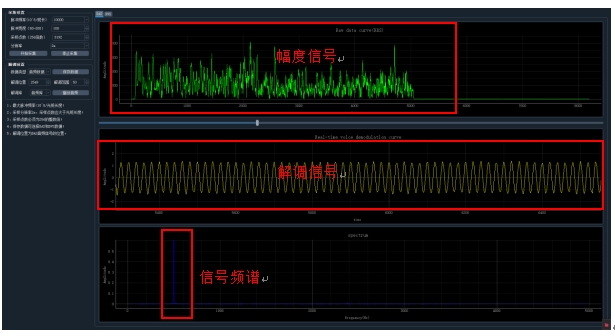

PZT單頻信號解調，還原500Hz正弦激勵信號

9.更多內容

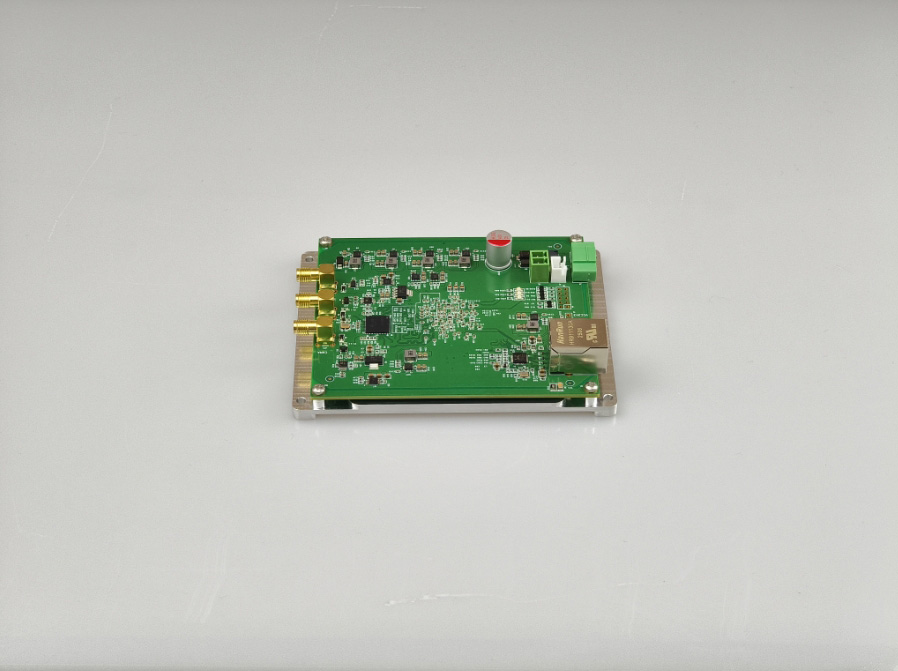

• 工業級光纖DAS采集卡 | ARM嵌入式+Linux兼容 確保多場景穩定運行

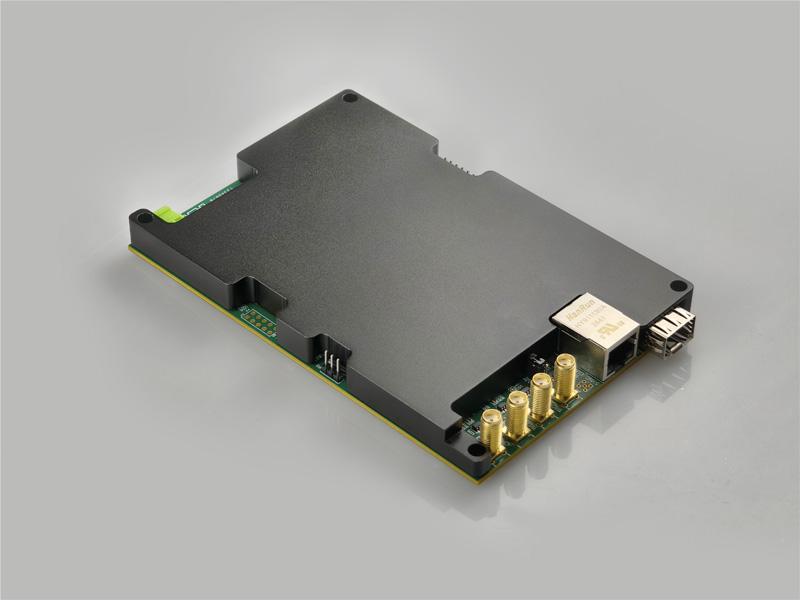

• DAS/DVS/DTS光纖采集卡-分布式聲學/振動/溫度傳感數據采集模塊

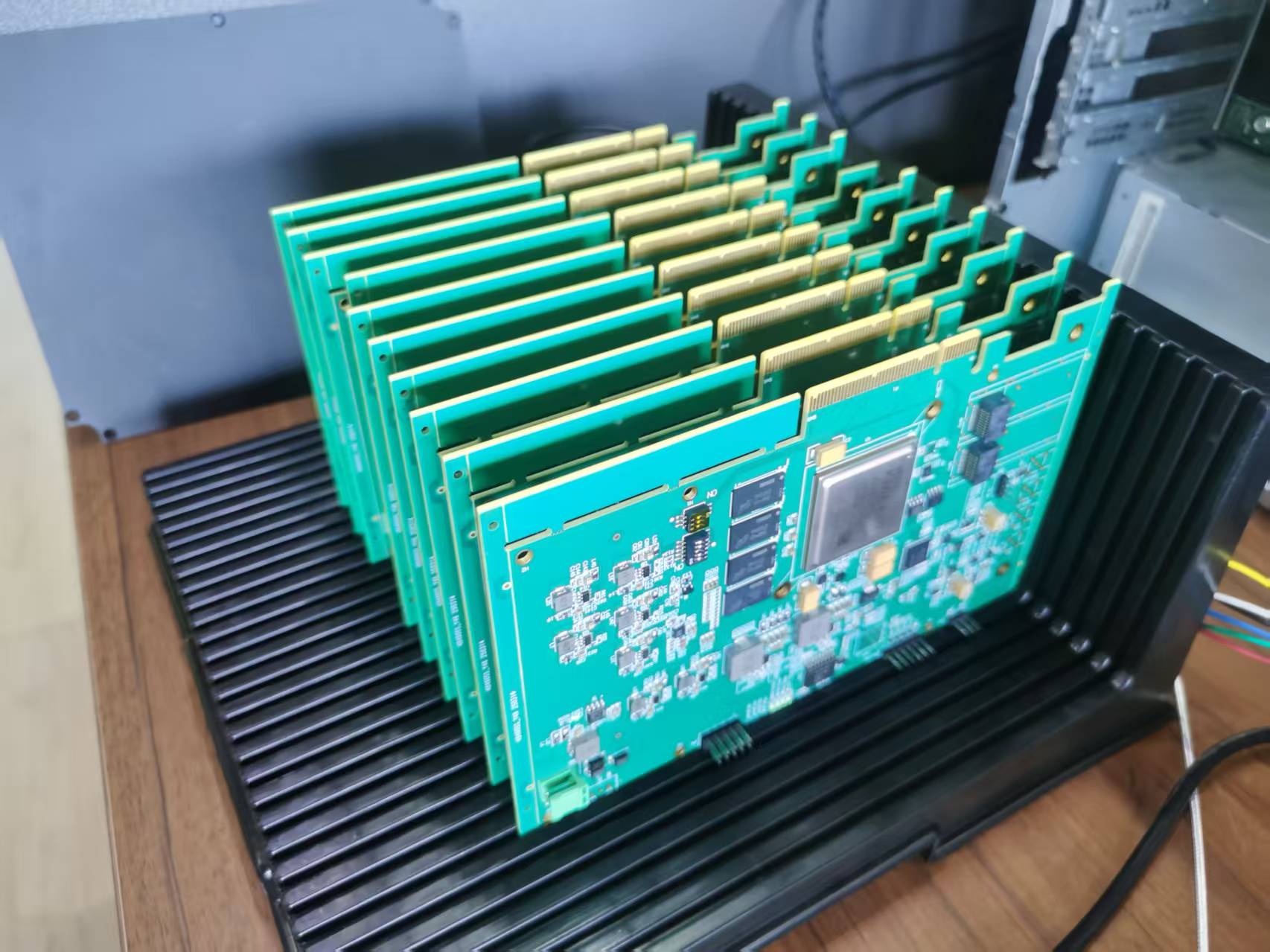

10.自研產品，現貨供應
