光翼智能 HCA-200M-20k 200MHz 超高速跨阻放大器（高速電流放大器）

產品概述：

光翼智能 HCA-200M-20k 高速電流放大器，帶寬 DC?200MHz，上升時間低至 1.0ns，支持 ±400uA 大輸入電流，低失真、高穩定性，適用于超高頻光電探測、超快信號測量等高端科研場景。

關鍵詞： HCA-200M-20k 200MHz 跨阻放大器高速電流放大器納秒級放大器大電流光電探測器放大器

產品型號：HCA-200M-20k

技術支持：黃工 13427781756 (微信同號，可掃碼）

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

產品描述

光翼智能 HCA-200M-20k 是一款200MHz 超高頻、納秒級響應的跨阻放大器，主要實現高速微弱電流信號轉電壓信號。產品帶寬 DC?200MHz，上升 / 下降時間低至 1.0ns，支持 ±400uA 大輸入電流，增益穩定、低脈沖失真，專為超高頻光電探測、超快信號采集、高速激光測量等場景設計。

特征

200MHz 超高頻帶寬
頻率響應 DC?200MHz，適合超高頻微弱電流信號檢測。
1.0ns 極快響應速度
上升 / 下降時間低至 1.0ns，可捕捉納秒級瞬態信號。
±400uA 超大輸入電流
支持大電流光電二極管與高速探測模塊，適用范圍更廣。
高穩定增益
跨阻增益 5×103 V/A，增益精度 ±3%，高頻信號不失真。
工業級結構設計
鋁合金外殼，抗干擾強，工作溫度 -20~+60℃，適合科研與工業環境。

應用領域

超高頻光電探測器前置放大（APD/PIN 高速探測）
超快激光信號檢測與高速光譜系統
高速脈沖信號測量與數據采集
高頻電子測試儀器、高速示波器前端
半導體檢測、超快光學實驗

參數表

規格	測試條件	Vs=±12V，Ta=25℃
增益	跨阻增益	2x10^4V/A（@50Ω負載）
	增益精度	±3%
頻率響應	頻率下限	DC
	頻率上限	200MHz（±10%，@源電容2-4pF）
	最大信號源電容	10pF（包括射頻線寄生電容）
	上升/下降時間（10-90%）	2.0ns（@源電容2-4pF）
	上升/下降時間（10-90%）	2.2ns（@源電容5-10pF）

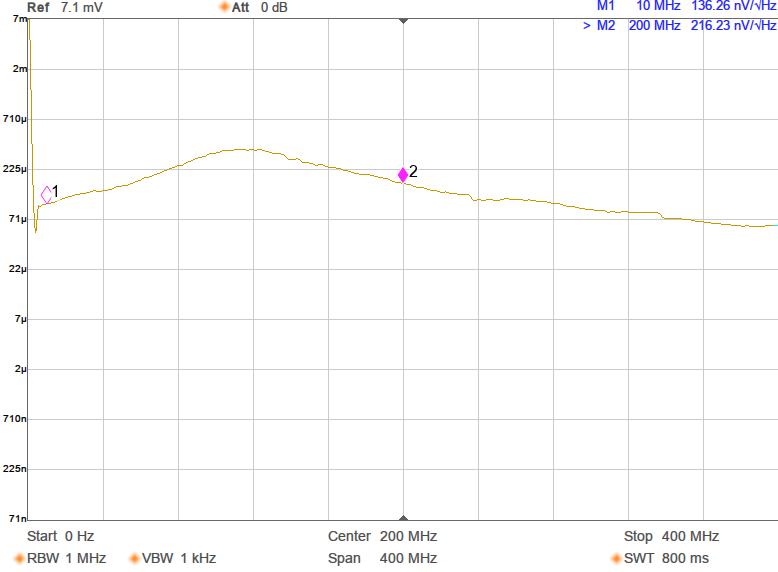

輸入	輸入噪聲電流	6.8pA/√Hz（@10MHz）
	輸入噪聲電壓	1.2nV/√Hz（@10MHz）
	輸入電流范圍	±100uA
	輸入失調電壓	<2mV
	輸入阻抗	50Ω // 5pF
輸出	輸出最大電壓范圍	±2.0V（@50Ω負載）
	輸出阻抗	50Ω
偏置輸出	偏置輸出范圍	±12V，電位器調節
	偏置輸出阻抗	10kΩ // 1uF
供電	電壓	±12V
	電流	±100mA，典型值
外殼	重量	126g
	材料	6061鋁合金
溫度	存儲溫度	-40...+85℃
	工作溫度	-20...+60℃
絕對最大額定值	輸入電壓	±5V
	供電電壓	±20V
