PD11 光電探測器

產品概述：

PD11 系列光電探測器是一款A(yù)C耦合的光電探測器。

關鍵詞： AC耦合光電探測器

產品型號：PD11

技術支持：黃工 13427781756 (微信同號，可掃碼）

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

1.概述

PD11 是一種帶放大電路的光電探測器，可與光學系統中的 FC 連接光纜一起使用。該裝置包括光電二極管、跨阻放大器、射頻連接器等，封裝在一個鋁制外殼中。FC 法蘭便于與光纖光源耦合，輸出端使用 SMA 連接器，以減小尺寸并最大限度的提高頻率響應，帶寬為 1GHz。

2.特點

覆蓋波長范圍 1000-1700nm
緊湊的外殼
SMA 輸出接頭
FC 光纖輸入頭

3.應用

探測弱光信號
探測快速激光脈沖
外差激光拍頻信號探測

4.規格

型號	PD11C-1G
材料	InGaAs
波長范圍	1000-1700nm
輸入接口	FC 法蘭
響應度	0.9A/W @1550nm
帶寬 a	400k-1GHz
上升時間 a	400ps
增益 a	3kV/A
飽和光功率	252uw
噪聲電壓 a	28mVpp
噪聲等效功率	58.2pW/√Hz

探測器公共參數	典型值
最大輸出幅度 a	±0.7V
工作電壓	12V
工作電流	<200mA
輸出阻抗	50Ω
輸出耦合方式	AC
輸出接頭	SMA female
工作溫度	-20~65℃
存儲溫度	-40~85℃

備注：

a 對于 50Ω負載

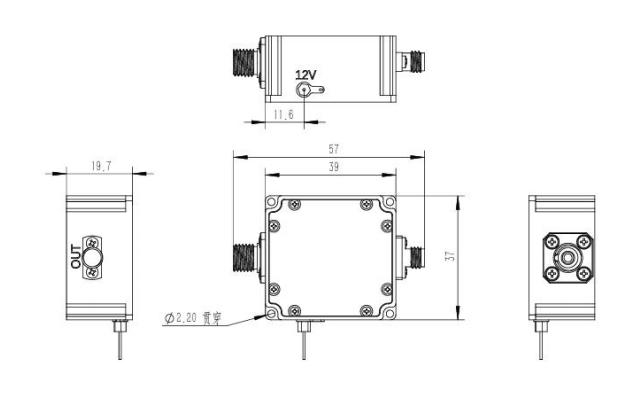

5.機械尺寸

6.響應曲線
